把持力
15 / 50 / 100 N
DH Robotics / 電動グリッパ
PGEA 薄型平行電動グリッパ
15N、50N、100Nの把持力レンジを持つ薄型電動グリッパです。ストローク、ブレーキ、ケーブル引出方向、通信仕様、指先仕様まで型式で整理できます。

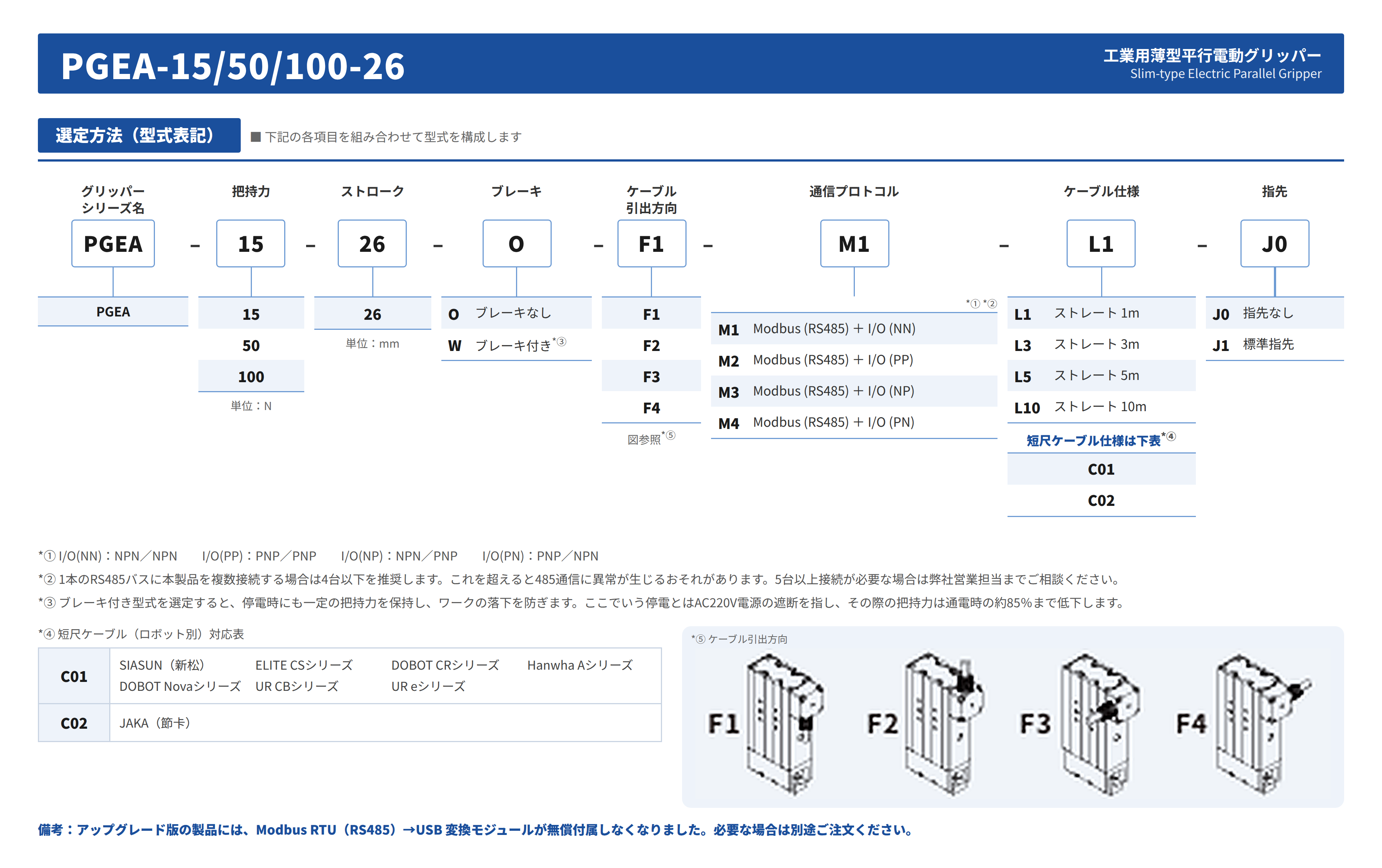

型式表記
選定項目を、型式で確認できます。
把持力、ストローク、ブレーキ有無、ケーブル引出方向、通信プロトコル、ケーブル仕様、指先の有無を組み合わせて型式を構成します。
選定メモ
薄型ハンドを、現場条件で絞り込みます。
ロボット先端のスペース、把持力、停電時の保持、既設I/Oとの接続、ケーブル取り回しを先に整理すると、型式選定が進めやすくなります。
ストローク
26 mm
ブレーキ
ブレーキなし / ブレーキ付き
通信
Modbus(RS485) + I/O
ケーブル
1m / 3m / 5m / 10m
指先
指先なし / 標準指先
3D CAD
外形と取付位置を、3Dモデルで確認。
PGEA-100-40-W-Fの公開モデルです。回転・拡大しながら、本体形状や取付穴の位置を確認できます。 正式な選定・設計時には、最新の図面と仕様書をあわせてご確認ください。
