同期・循環搬送
複数の可動子を同期させた搬送や、個別の停止・移動に対応します。
最大移動速度 / P01
4 m/s
最大荷重 / P01
15 kg
最大加速度 / 代表仕様
40 m/s²
繰返し位置決め精度 / B区分
±10 μm
特長
生産ラインに、構成の自由を。
高加速度
最大40 m/s²の加速度を掲載。実際の適用条件は構成ごとに確認します。

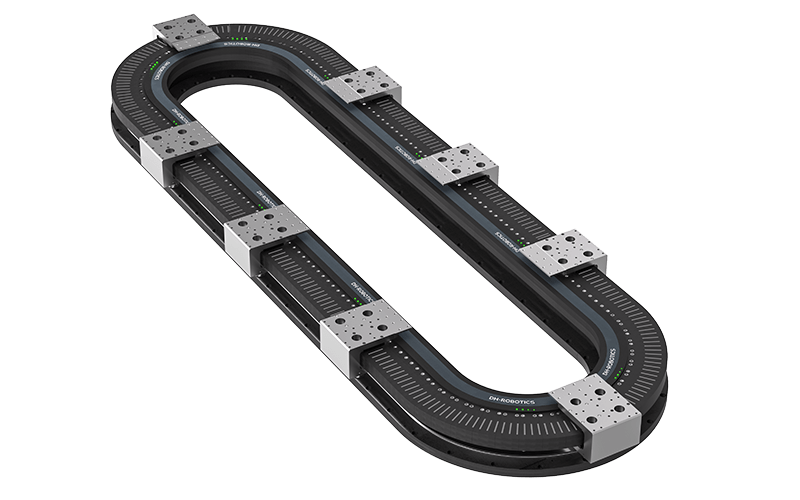

柔軟なライン構成
直線・曲線トラックを組み合わせ、設備に合わせた環状ラインを構成します。
両側に工程を配置
ラインの両側を活用し、組立・検査などの工程を配置できます。
技術仕様
代表仕様を比較する。
2025年2月版カタログに基づくL1シリーズの代表値です。構成条件と最新仕様は選定時に確認します。
搬送荷重
15 kgシリーズ紹介欄の値
最大移動速度
4 m/s
最大加速度
40 m/s²
ピーク推力
200 N連続推力とは異なります
繰返し位置決め精度
±10 μm / ±50 μmB / C区分
入力電圧
220 V
内部通信
EtherCAT
外部通信
TCP / Modbus最新仕様を確認中
各最大値を同時に満たせる条件、およびP02への精度・加速度の適用条件はメーカー確認が必要です。
構成・選定
設備条件から、3つの構成要素を選ぶ。
01
可動子の性能を比較
| 選定項目 | P01 / 高速搬送 | P02 / 高荷重 |
|---|---|---|
| 最大荷重 | 15 kg | 30 kg |
| 最大移動速度 | 4 m/s | 2 m/s |
| ピーク推力 | 200 N | 400 N |
| 可動子長の掲載選択肢 | M110：110 mm | M220：220 mm |
可動子長と性能区分の組み合わせ、治具重量を含む荷重条件、曲線部での性能は選定時に確認してください。
02
ライン形状と固定子を選択
L500
直線固定子
長さ 500 mm
C90
曲線固定子
曲線角度 90°
C180
曲線固定子
曲線角度 180°
03
ライン規模に合うコントローラー
| 項目 | DHC60 / 標準版 | DHC80 / 高性能版 |
|---|---|---|
| 最大制御ライン長 | 50 m | 200 m |
| 最大可動子数 | 64台 | 200台 |
| 消費電力（TDP） | 30 W | 100 W |
| 外部通信プロトコル | Modbus TCP / EtherNet/IP | Modbus TCP / EtherNet/IP |
通信仕様はメーカーの最新情報を確認中です。確認後、この欄を更新します。
用途
さまざまな製造工程へ。

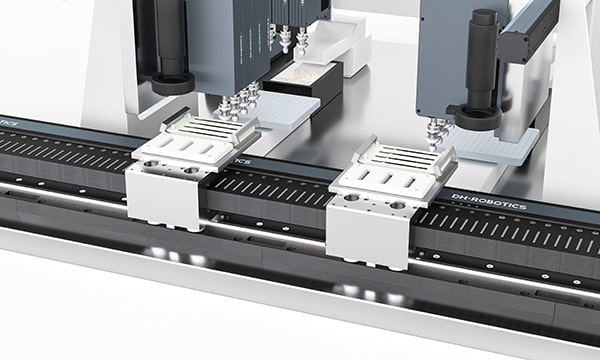

ELECTRONICS
電子機器

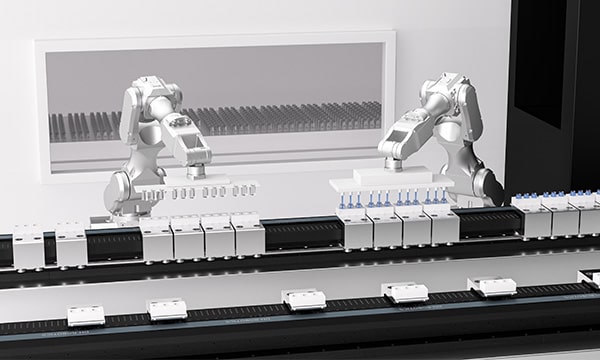

PHARMACEUTICAL
医薬品製造

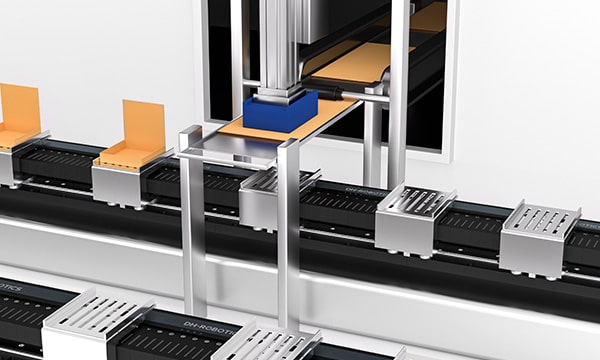

FOOD
食品製造

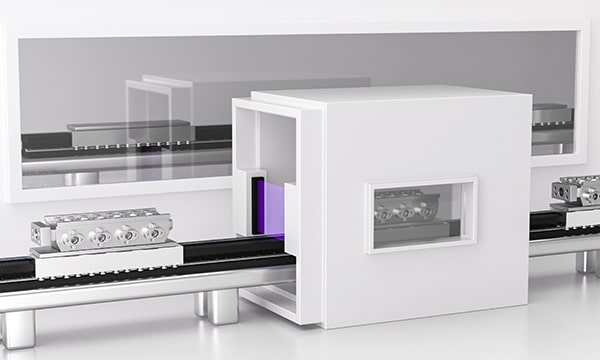

AUTOMOTIVE
自動車製造

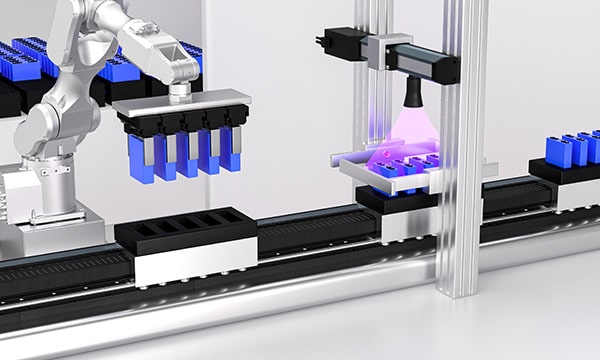

NEW ENERGY
新エネルギー
選定相談メモ
検討条件を整理する。
入力内容は送信されません。相談用メモを作成し、資料請求時の条件整理に利用できます。
出典・仕様確認
最新仕様と適用条件を確認して選定します。
2025年2月版カタログおよびDH Robotics公式製品情報をもとに整理しています。通信方式、性能値の適用条件、取付寸法は最新資料でご確認ください。
DH Robotics公式製品ページ
